Optimice la alineación de fibra PM para diferentes aplicaciones con probadores PER
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Rango de medición | 0-100% | Minimizar la pérdida de inserción | Se aplican las siguientes medidas: |
|---|---|---|---|
| Longitudes de onda calibradas | 1310/1490/1550/1625 nm | Fuente de energía | Batería |
| Temperatura de almacenamiento | -10-50°C | Modelo de fibra | 9/125um SM |
| El material | de plástico | Peso | 50 gramos |
| Temperatura de funcionamiento | 0 a 40 °C | longitud de onda | 1260 ~ 1650 nm |
| Tipo de pantalla | Display de pantalla | conector óptico | FC/PC |
Descripción de producto

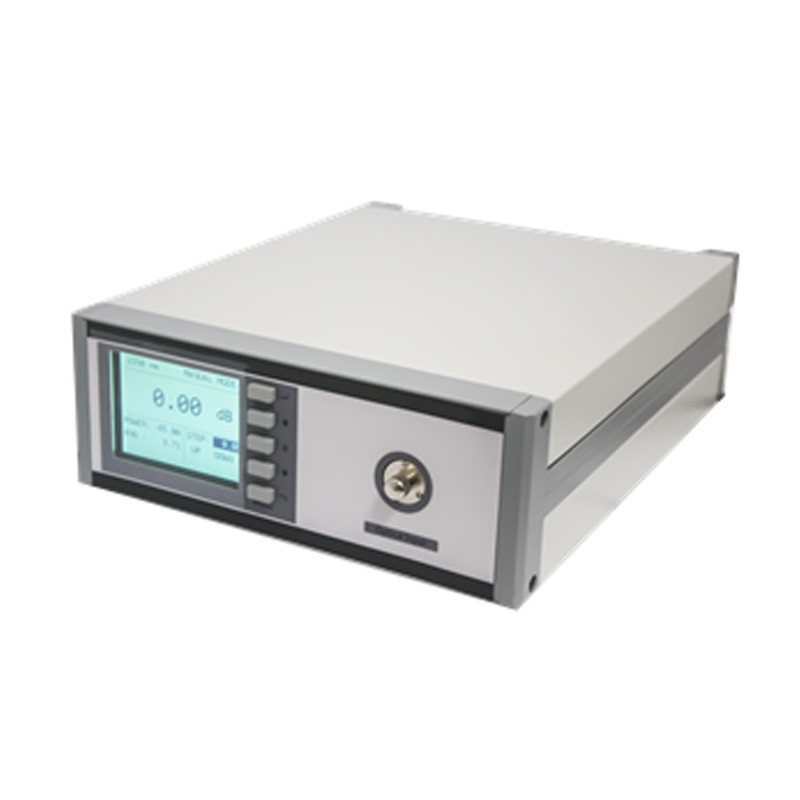

Tester de la proporción de extinción
La unidad de banco utiliza el método del polarizador giratorio para medir rápida y precisamente la relación de extinción por polarización (PER) de las fibras que mantienen la polarización (PM).que facilita la optimización de la alineación de las fibras PM para diferentes aplicaciones, como hacer trenzas de PM para diodos láser, mejorar la eficiencia de acoplamiento de luz polarizada linealmente a fibras PM, hacer empalmes para fibras PM y empalme de fusión de fibras PM.

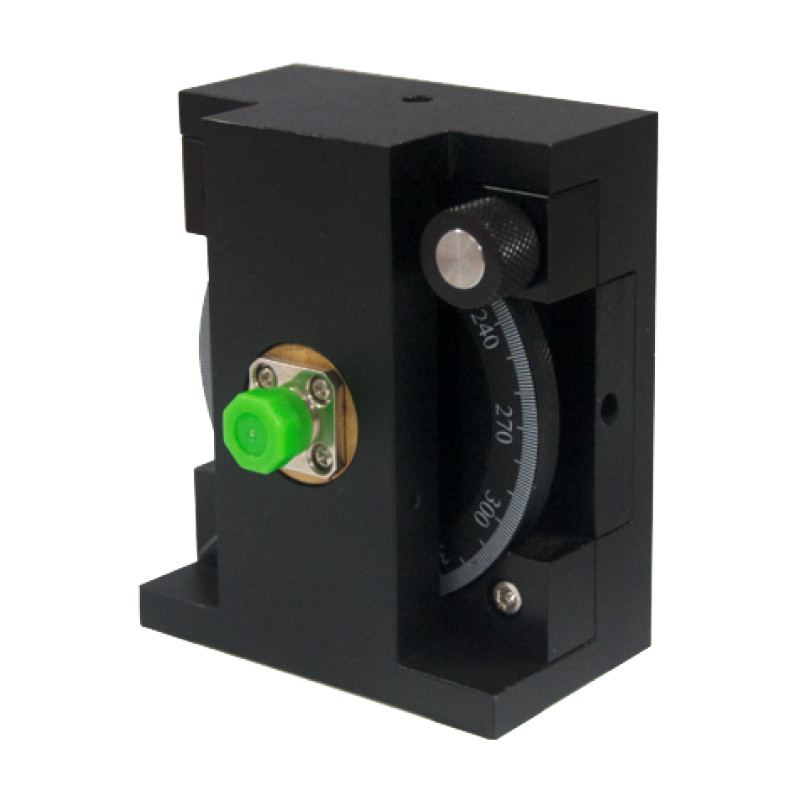

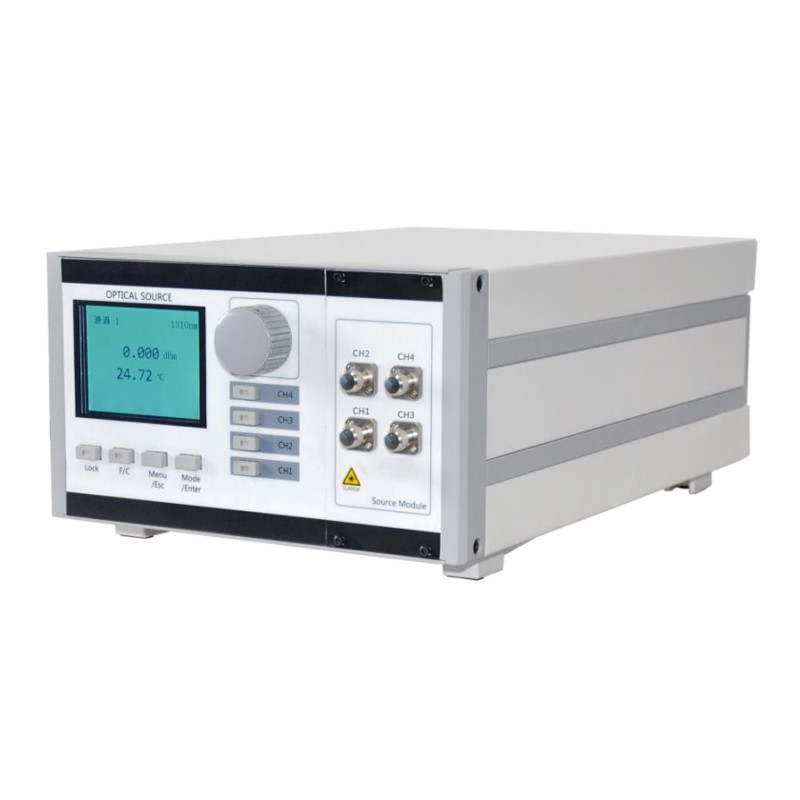

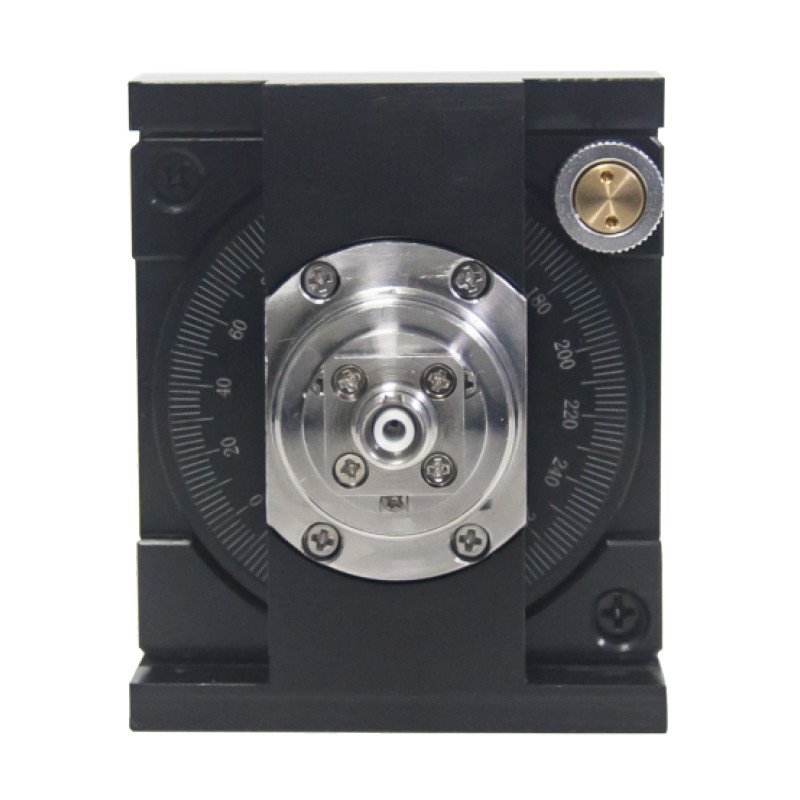

Las fuentes de luz de banda ancha SLD y ASE son más adecuadas para su uso como fuentes de luz para alinear las fibras PM.Así que un polarizador se añade delante de la entrada de fibra para generar la luz polarizada en línea; se recomienda que el eje de transmisión del polarizador sea perpendicular a la placa base.Si la llave de empalme está alineada con el eje lento de la fibra PM y la llave de empalme está en dirección vertical, entonces la luz se acopla en el eje lento de la fibra PM.
Características:
Alta proporción de extinción
Baja pérdida de inserción
Alta estabilidad y fiabilidad
Baja pérdida de inserción
Alta estabilidad y fiabilidad
Aplicación:
Laser de fibra
Amplificador de fibra
Detección por fibra óptica
Comunicación por fibra óptica
Instrumentación
Amplificador de fibra
Detección por fibra óptica
Comunicación por fibra óptica
Instrumentación
Aplicación 1: Fabricación de trenzas de partículas para diodos láser La naturaleza coherente de la luz láser debe tenerse en cuenta aquí, ya que puede conducir a componentes erróneos en los resultados PER.Por lo tanto, además de optimizar la tasa de extinción actual,El efecto de la luz pseudo-polarizada debe reducirse mediante la aplicación de tensiones como medio para determinar un valor conservador de ERmin, así como la dirección óptima de rotación de la fibra de PM.

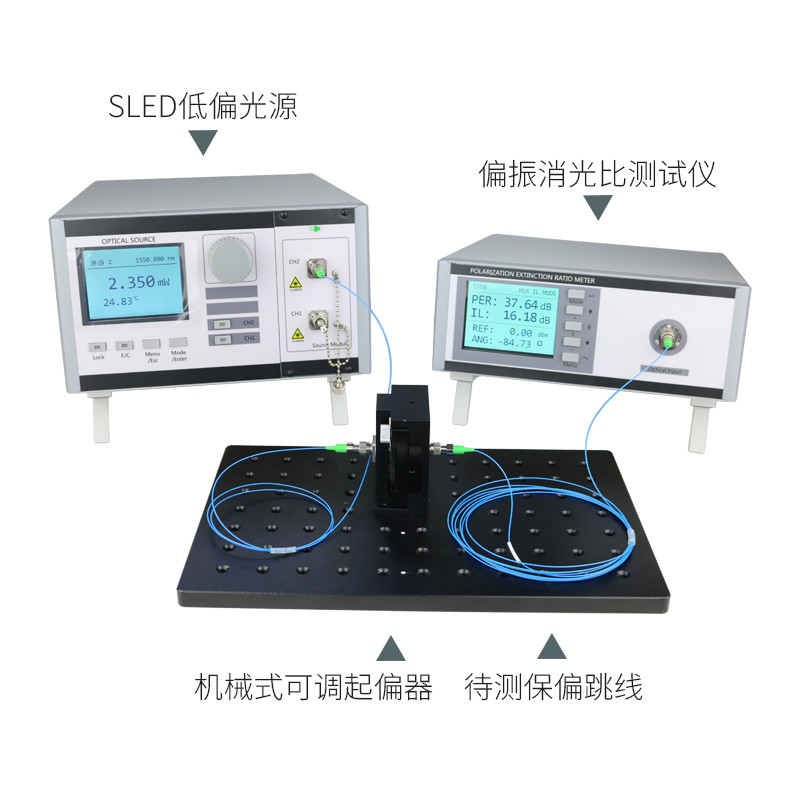

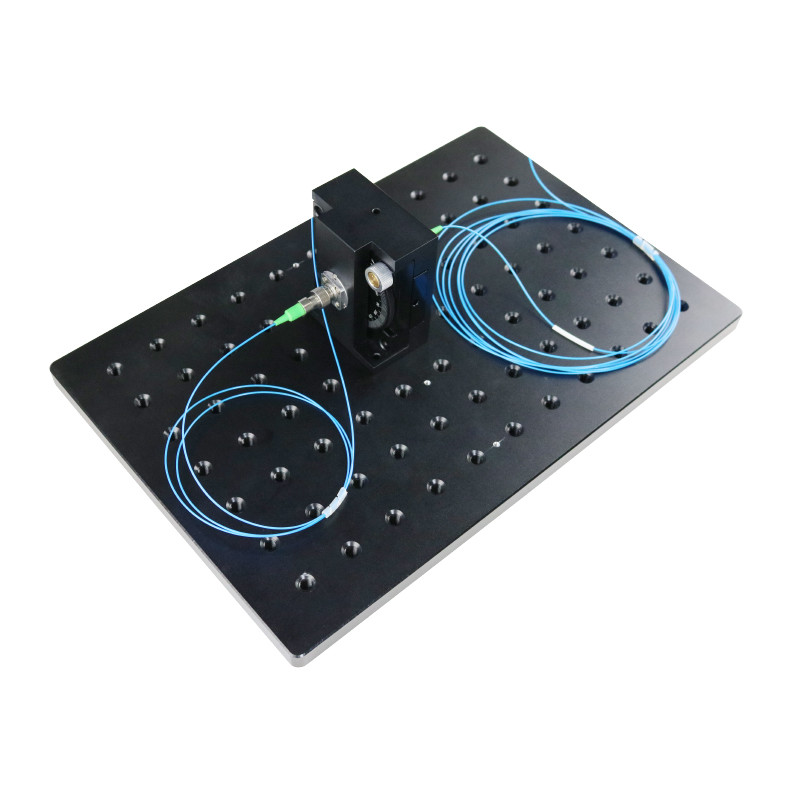

Aplicación 2: Alineación de líneas de luz polarizada y cables de parche de fibra PM Se recomienda el uso de una fuente de luz SLD o ASE, y el procedimiento de alineación es el siguiente: 1.Insertar el conector de salida de la fibra PM en el adaptador de fibra del probador de la proporción de extinciónConecte la entrada del FiberBench a una fuente de luz SLD y el conector de entrada de la fibra PM a la salida del FiberBench.El FiberBench está equipado con un polarizador, pero las ópticas de acoplamiento dependen de la fuente de luz, por lo que no se enumeran aquí.3Muestra el valor real de urgencias en modo urgencias.4. Gire la fibra hasta que se muestre el valor máximo de ER. Aplicación 2:Líneas de alineación de luz polarizada y cables de parche de fibra PM Se recomienda utilizar una fuente de luz SLD o ASE para esta aplicaciónEl procedimiento de alineación es el siguiente: 1. Inserte el conector de salida de la fibra PM en el adaptador de fibra del probador de la proporción de extinción y encienda la unidad. 2.Conectar la entrada del FiberBench a la fuente de luz SLD, y conecta el conector de entrada de la fibra PM a la salida del FiberBench.Así que no están listados aquí..3Muestra el valor real de urgencias en modo urgencias.4. Gire la fibra hasta que se muestre el valor máximo de ER.
