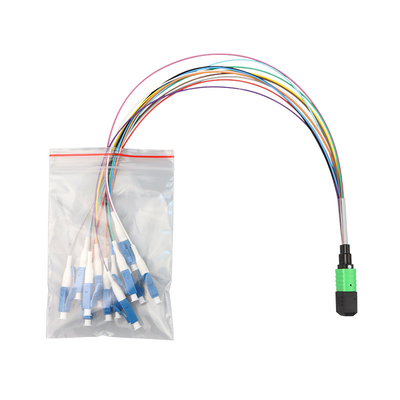

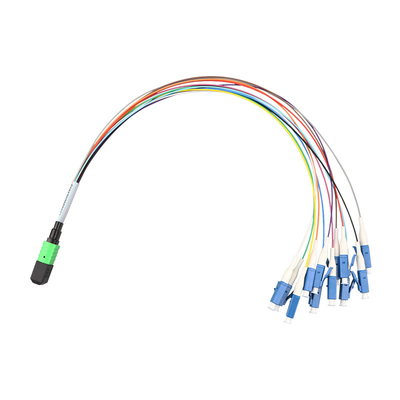

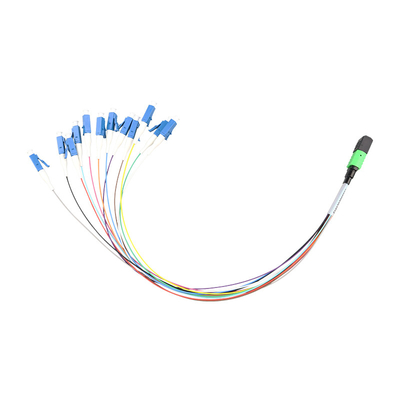

4 núcleos 8 núcleos Cordón de parche Fanout con conector mtp/mpo
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Modo de fibra | Modo único y Modo múltiple | Pérdida de inserción (DB) | ≤0.70 (estándar) ≤0.35 (élite) |
|---|---|---|---|
| Pérdida de retorno (dB) | ≥ 60 Modo único | Durabilidad (DB) | ≤0.2 (acoplamiento de 500 veces) |
| Resistencia a la tensión (kgf) | 10 | Temperatura de trabajo (°C) | -20 ~ +70 |
Descripción de producto
Cables/cables de parche preterminados MPO/MTP
El cable de parche de fibra óptica MTP/MPO consiste en un cable de fibra óptica de múltiples núcleos y un conector MPO/MTP de alta densidad de 4/8/12/24 núcleos correspondientes.La fibra soporta un solo modo y multimodo, la fibra de modo único incluyendo G.652D / G.657A1 / G.657A2, la fibra multimodo incluyendo OM1 / OM2 / OM3 / OM4 / OM5, o el cable multimodo insensible de flexión.
Con una fuerte capacidad de diseño y fabricación de productos MPO/MTP, pudimos proporcionar productos adaptados a los requisitos del cliente.
Características:
•Personalización y gran adaptabilidad
•Corazones de fibra diferentes y estructura de cable opcional para diferentes requisitos de instalación
•PVC, LSZH, OFNR, OFNP de cable de chaqueta disponible
•Mejora y simplificación del cableado, reducción de la distancia entre cables
•Todos los cables de parche se prueban al 100%, el informe de prueba se suministra con cada conjunto de cables
•Interferómetro, pérdida de inserción, pérdida de retorno e inspección final visual, todos los valores medidos se archivan electrónicamente
Aplicación:
•Centro de datos
•Fibra para el hogar
•Gestión de cables de fibra óptica de alta densidad
•40Gb/s o 100Gb/s Aplicaciones
Especificaciones:
| Conector MTP/MPO | ||
| Modo de fibra | Modo único | Módulo multimodo |
| Pérdida de inserción (dB) |
≤ 0,70 (Estándar) ≤ 0,35 (Elite) |
≤ 0,70 (Estándar) ≤ 0,35 (Elite) |
| Pérdida de retorno (dB) | ≥ 60 años | ≥ 20 |
| Durabilidad (dB) | ≤ 0,2 (500 veces el apareamiento) | |
| Resistencia a la tracción (kgf) | 10 | |
| Temperatura de trabajo (°C) | -20 ~ +70 | |

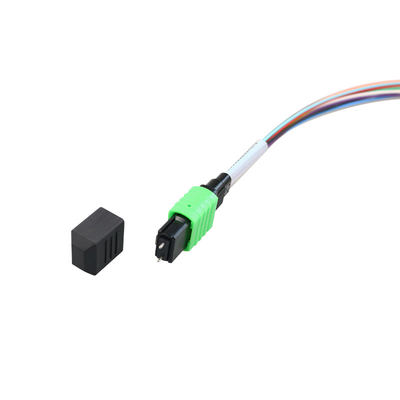

Parámetros geométricos del conector MTP/MPO:
| Punto de trabajo | Eje X | Eje Y | ||
| - ¿ Qué? | - ¿ Qué es? | - ¿ Qué? | - ¿ Qué es? | |
| Radius de curvatura (mm) | 500 | - | 50 | - |
| Ángulo de pulido | - ¿Qué quieres decir?2 | No hay nada.2 | - ¿Qué quieres decir?2 | 8 más 0.2 |
| Altura de la fibra (nm) | 1000 ~ 3000 | |||
| Error máximo en la altura de la fibra (nm) | 600 | |||
| Error de altura de la fibra adyacente (nm) | -300 ~ +300 | |||
| Error de altura media de la fibra (nm) | -300 ~ +300 | |||
| Cóncavo central (nm) | 300 | |||
Especificación de la fibra:
| Tipo de fibra | Módulo multimodo | Modo único | ||||
| En el caso de las empresas | OMS2 | OMS3 | En el caso de los vehículos de motor | ¿ Qué pasa?652 | ¿ Qué pasa?657 | |
| Diámetro del núcleo (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Duración de onda (nm) | Las demás | Las demás | Las demás | Las demás | 1310 y 1550 | 1310 y 1550 |
| Max. atenuación (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36 y 0.25 | 0.36 y 0.25 |
| Min. ancho de banda OFL (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Ancho de banda modal efectivo mínimo (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Estructura del cable de parche
Las notas:
Núcleo de fibra:2, 4, 8, 12, 24
Color de la cubierta del cable:
Amarillo SM Cables de fibra (OS1OS2)
Cables de fibra de vidrio de color naranja ¥ MM 62.5/125 (0M1), 50/125 (OM2)
El cable de fibra Aqua ¥MM 50/125 (OM3)
Cables de fibra violeta de 50/125 mm (OM4)
Miembro de la Fuerza:Los demás:
C. Laso Fibra de revestimiento:(2 a 24) xφ250μm de fibra de color, código de color estándar internacional (YD/T 901-2001) y 12 cromatografías circulares
