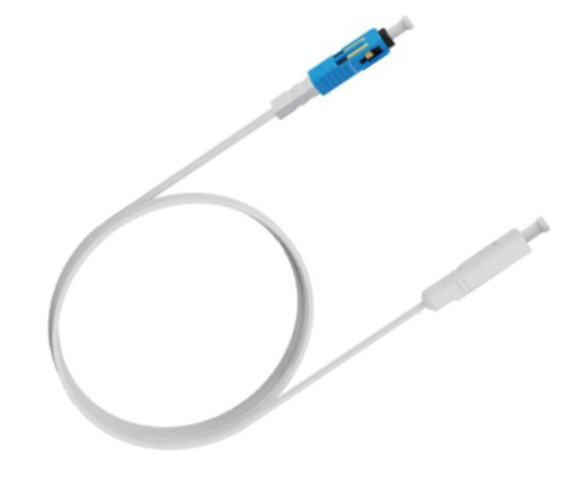

Cables híbridos ópticos de campo interior (XC/UPC) de fibra de columna vertebral
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Connector Type | Indoor Field Optical Hybrid Cable (XC/UPC) | Fiber | G.657A2 ,1core |
|---|---|---|---|
| Insertion Loss | ≤ 0.50 dB | Return Loss | ≥ 45 dB |
| Contact protection filler | Optical Silicone Grease | Assembly time | ≤1 min |
| Material | woven copper,7X0.16 mm/26 AWGX2 | Lead spacing | 1.50±0.03 mm (Key size) |
Descripción de producto
Resumen general
El cable híbrido óptico en el interior es un cable híbrido con cables de cobre integrados de fibra óptica y transmisión de energía, que es adecuado para el cableado de conductos en el interior,escenarios de conexión de fibra óptica in situ y de suministro de energía para equipos terminales.
Es adecuado para el cableado de conductos interiores, el equipo terminal en el sitio de la conexión de fibra óptica y los escenarios de suministro de energía, proporcionando la transmisión de datos y las funciones de suministro de energía remota del equipo.
Características y beneficios
●Integración óptica y eléctrica, para proporcionar al mismo tiempo la transmisión de datos y la función de alimentación remota del equipo
● Los cables similares pueden ser cableados, empalmados y terminados en el sitio
●Conector optoelectrónico XC/UPC prefabricado en fábrica o terminado en el campo
●Mejor rendimiento de flexión y buena flexibilidad, fácil de construir.
Estructura
Aplicaciones
Sección transversal del cable híbrido óptico: distancia entre cables de 1,50 ± 0,03 mm
Especificaciones
| Medio ambiente de instalación | En el interior |
| Puerto | Conectores optoelectrónicos XC/UPC preensamblados de doble extremo |
| Temperatura de funcionamiento | -10 °C ~ +60 °C |
| Humedad de funcionamiento | 0% ∼95% ((+40 °C) |
| Temperatura de almacenamiento | -15 °C~+60 °C |
| Válvula de tensión de funcionamiento nominal | 48 ~ 56 V |
| Corriente de trabajo nominal (DC) | 0.25 A |
| Distancia máxima de carga | Cuando la longitud del cable híbrido de fibra óptica de columna vertebral sea de 20 m, el cable híbrido de fibra óptica de rama soporta un máximo de 80 m. Cuando la longitud del cable híbrido de fibra óptica de columna vertebral es de 2 m, el cable híbrido de fibra óptica de rama soporta hasta 150 m. |
| Grado retardante de llama | Las condiciones de producción |
Descripción dimensional del cable híbrido óptico de campo interior
| Fibras | Fibras | G.657A2, 1 núcleo |
| Optoelectrónica | el material | de cobre tejido, 7X0,16 mm/26 AWGX2 |
| Espaciamiento del plomo | 1.50±0.03 mm (talla de las llaves) | |
| Capa exterior de cable de fibra óptica híbrida | el material | Blanco: baja humedad libre de halógenos / invisible: PVC |
| el contorno | 1.5 mm × 3,0 mm | |
| Duración del conector del cable híbrido óptico | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Soporte de personalización | |
Propiedades ópticas y mecánicas del conector
| Tipo de conector | Conectores de cables ópticos híbridos XC/UPC de doble extremo |
| Tamaño ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| pérdida de inserción | ≤ 0,50 dB |
| pérdida de retorno | ≥ 50 dB |
| de tensión | 50 N |
| Número de inserciones y extracciones | 50 veces |
Aplicaciones:
