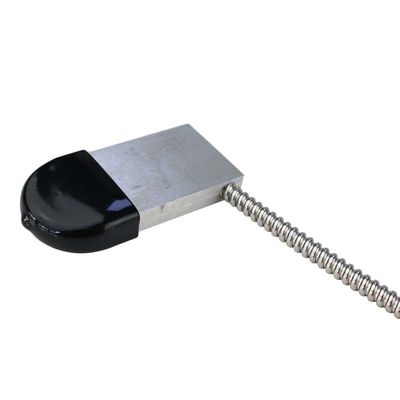

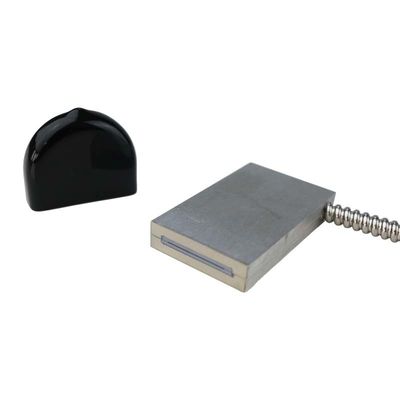

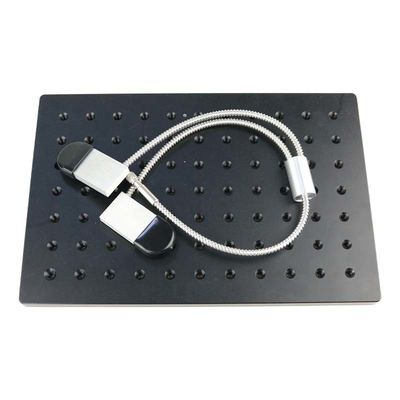

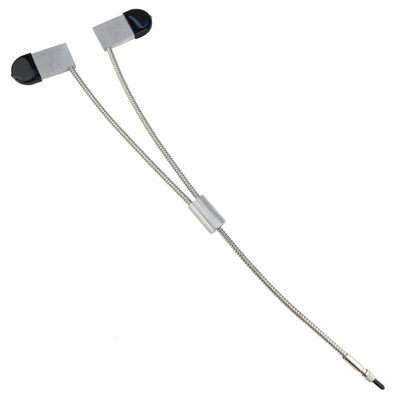

Matrices de fibra para fabricación de chips de alta gama Matrices 2D de doble revestimiento con fibra PM

Place of Origin	CHINA
Nombre de la marca	YOGEL
Certificación	ISO9000
Minimum Order Quantity	1
Precio	negotiate
Packaging Details	Carton box
Payment Terms	L/C, D/A, T/T, Western Union, MoneyGram
Supply Ability	100 pieces per month

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

Datos del producto

Substrate Material	Quartz,BF33 and others	Fiber Spacing(um)	127 or 250 or customized
Fiber Core Position Tolerance(um)	≤1.0,or customized	Polishing Angle(°)	0°~45°,or customized
Fiber Type	SM,PM	Number of Channels	Up to 128CH,or customized

Deja un mensaje

Descripción de producto

Matrices de fibra para matrices 2D de doble revestimiento de fabricación de chips de alta gama con fibra PM

Debido al uso de la tecnología de fabricación de chips de alta gama, los productos de matriz de fibra de nuestra compañía no están limitados por el grosor y la forma de la disposición de la fibra. La fibra más delgada puede alcanzar los 25um. La forma de la disposición puede ser la línea recta tradicional; También puede ser cuadrado, circular; Incluso puede ser parabólico, en forma de M y aleatorio. Los productos cubren matrices lineales unidimensionales, matrices de superficie bidimensionales y matrices de fibra esférica tridimensional.

Los productos pueden usarse en condiciones duras, como alta presión, alta vacío, alta temperatura y temperatura ultra baja. Tienen una buena adaptabilidad ambiental y se usan ampliamente en comunicaciones, medidas, imágenes, impresiones, soldadura y otros campos.

Característica:

Tipo de fibra (especificar tamaño, material): 40/48/55, cuarzo
NA: 0.22
Atenuación de una sola fibra: ≦ 1 dB/m
Número de fibras: 271
Longitud del dispositivo: 3M (longitud del haz dividido 0.5m)
Arreglo: matriz hexagonal de pila densa
Ciclo de trabajo: 52%
Estrategia dividida: 1: 7
Conector de extremo cerrado: SMA905 estándar
Conector de extremo dividido.: Estandardo SMA905
Tamaño de la cara del extremo cerrado: hexagonal con longitud lateral 0.459 mm
Dimensiones de la cara del extremo del paquete dividido: 6 pcs φ0.385; 1pcs φ0.05
Rendimiento del canal: ≥99%
Tasa de rendimiento de canales dentro de 4 círculos del centro: 100%

Solicitud:

*Campo de fotónica de silicio

*Aplicación de acoplamiento de fotos

*Aplicaciones de acoplamiento de rejillas

*Acoplamiento de alta eficiencia de chips láser spot de modo pequeño

*Acoplamiento de alta eficiencia no inmóvil

*Resistente a las aplicaciones de soldadura de reflujo

*Aplicaciones de alta potencia

Elementos	Especificaciones
Material de sustrato	Quartz, BF33 y otros
Espaciado de fibra (um)	127 OR250 o personalizado
Tolerancia a la posición del núcleo de fibra (UM)	≤1.0, o personalizado
Ángulo de pulido (°)	0 ° ~ 45 °, o personalizado
Tipo de fibra	SM, PM
Número de canales	Hasta 128ch o personalizado
Temperatura de funcionamiento (℃)	-5 ~ 70

Matrices de fibra para fabricación de chips de alta gama Matrices 2D de doble revestimiento con fibra PM 0

NUfren/coherente PM Single Mode Fiber CoreNPM Fibra de modo único

PM-S350-HP PM1550

PM-S405-XP PM980

PM630-HP PM1300

PM780-HP PM850

PM980-XP

PM1300-XP

PM1550-XP

PM2000D
