Interruptores ópticos 1*128 Dispositivo de conmutación 850 y 1310 nm
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Longitud de onda (nanómetro) | 850 y 1310 o 1260-1650 | Ancho de banda de funcionamiento (nm) | ± 15 |
|---|---|---|---|
| Pérdida de inserción (DB) | ≤ 0,5 (tipo 0,4) | PDL (DB) | ≤ 005 |
| Potencia de manejo (mW) | ≤300 | Repetitividad (dB) | ≤ ± 0.05 |
| Método de control | TTL+RS232 o TTL+RS485 | La vida | 3×107 |
Descripción de producto
Interruptor óptico1*128 Interruptores ópticos 850&1310nm dispositivo de conmutación

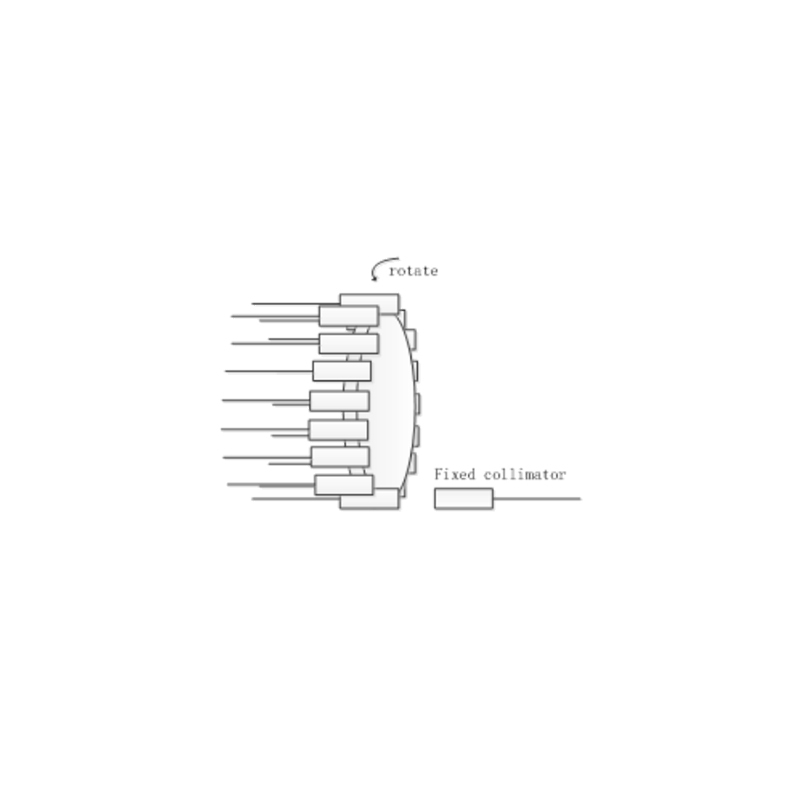

El interruptor óptico 1×128 es un dispositivo de conmutación de vías ópticas de alto rendimiento que admite la asignación dinámica de vías ópticas entre un solo puerto de entrada y 128 puertos de salida.Adopta MEMS (Sistemas Micro-Electro-Mecánicos), tecnología termoeléctrica o mecánica para lograr un conmutación de señales ópticas de baja pérdida y alta fiabilidad, y es adecuada para redes de fibra óptica a gran escala, sistemas de prueba y centros de datos
Características:
¢ Extremadamente pequeño
El motor original importado personalizado
¢ Combinaciones de modos de control múltiples (TTL+RS232, TTL+RS485, USB)
Baja pérdida de inserción, alta pérdida de retorno, alta fiabilidad
Aplicación:
Sistema de monitoreo dinámico de múltiples puntos con detección de luz
Sistema de ensayo óptico
¢Conexión automática de la fuente de luz multi-LAN/detector
Dimensión del paquete:
Información sobre los pedidos:
1. Puerto: 1 ¢ 32
2- longitud de onda de funcionamiento: 850nm; 1310nm; 1550nm; 1310/1550nm
3Tipo de fibra: SM9/125; MM50/125; MM62.5/125
4- Largo de la cola de cerdo: 50cm; 100cm; 150cm
5Tipo de cola de cerdo: fibra desnuda de 0,25 mm; manga de 0,9 mm; 2 mm; matriz de fibra
6Tipo de conector: FC/PC; FC/APC; SC/PC; SC/APC; LC/PC; LC/APC; ST/PC
7Modo de control: TTL+RS232; TTL+RS485; USB
8. Envase de forma: 135 × 80 × 32 mm; 135 × 64 × 32 mm
Especificación:
| longitud de onda (nm) 1310 o 1550 | 1064 | |||||
| Ancho de banda de funcionamiento (nm) ±15 | ||||||
| Pérdida de inserción (dB) ≤0,5 ((tipo 0,4) | ≤ 0,7 (tipo 0,5) | |||||
| PDL (dB) ≤ 0.05 | ||||||
| Conversación transversal (dB) ≥ 55 | ≥ 50 |
|||||
| Pérdida de retorno (dB) ≥ 55 | ≥ 50 |
|||||
| Potencia de manejo (mW) ≤ 300 | ||||||
| La capacidad de repetición (dB) < ± 0.05 | ||||||
| Tiempo de cambio (ms) 10 Tiempo de vida (ciclo) > 1,000,000 |
||||||
| Modo de interrupción Bloqueado o no | ||||||
| Temperatura de funcionamiento (C) -5 ̊+70 | ||||||
| Temperatura de almacenamiento ((°C) -40°+85 | ||||||
| Ventilación del accionamiento ((V) 5±0,5 DC o 5V Pulso | ||||||
| Corriente de trabajo (mA) < 50 | ||||||
| Tipo de fibra SMF-28e | Los demás | |||||
| Duración de la fibra (m) Lectura de la información del pedido | ||||||
| Las dimensiones (LxMxH) (mm) (L) 26,5 × (W) 13,4 × (H) 11 | ||||||
| * Las especificaciones anteriores son para dispositivos sin conectores. | ||||||
|
*Para los dispositivos con conectores, IL será 0,3 dB más alto,RL será 5 dB más bajo Accionamiento eléctrico: |
||||||
| Ruta óptica | Acción eléctrica | Sensor de estado | ||||
| Pín 1 | Pín 5 | Pín 6 | Pín3-4 | El pin 7-8 | El pin 8-9 | |
| 1 y 2 | Pulso + V | No incluido | No incluido | cerrado | cerrado | abierto |
| Entre 1 y 3 | El GND | No incluido | No incluido | abierto | abierto | cerrado |
