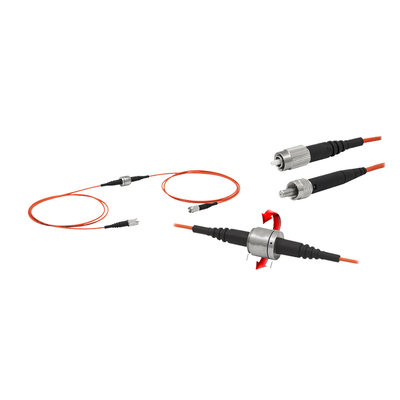

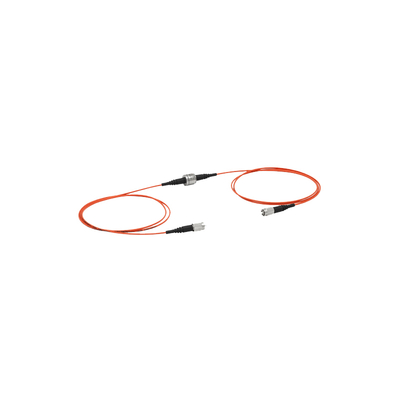

Conector de fibra óptica multimodo de conexión rotativa con conector FC PC
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Garantía | 1 año | Durabilidad | Alto |
|---|---|---|---|
| Tipo de fibra | φ200 ± 5 | Polvo de conector de fibra | El nombre de la empresa |
| Tipo de conector de fibra | FC, SMA | Tipo de tubo | 3.0 mm (0.9 mm, 6.0 mm Opcional) |
| Pérdida de inserción | ≤0.3db | Pérdida de retorno | ≥35dB |
| apertura numérica na | 0,39 | cobertura de longitud de onda （nm） | 400 ～ 2200 |
Descripción de producto
Especificaciones

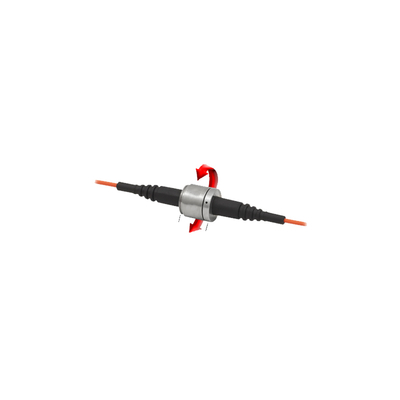

El saltador de juntas rotativas de fibra MM es una solución completa para experimentos que requieren conectores ópticos rotativos.La unión giratoria incorporada permite que los cables ópticos conectados a la sección giratoria giren libremente manteniendo a otros cables estacionariosEn comparación con las soluciones con juntas giratorias y saltadores separados, el uso de un sistema de juntas giratorias y de saltadores separados puede ser un factor importante en la reducción del riesgo de daño durante los experimentos.el diseño sin lente logra una menor pérdida de inserción y minimiza las variaciones de transmisión de rotaciónEstas juntas rotativas de ingeniería de precisión cuentan con rodamientos sellados para una rotación suave, lo que garantiza una larga vida útil y una baja vibración de intensidad de señal durante el funcionamiento.Los saltadores utilizan núcleos de fibra φ200μm o φ400μm con una apertura numérica (NA) de 0.39Cada unidad incluye dos cubiertas protectoras para evitar que el polvo y los contaminantes entren en el extremo de la ferrule.
Características
La articulación giratoria con bisagras evita daños a la fibra óptica durante la torsión
La rotación es extremadamente suave.
Parámetro
| proyecto | el método métrico | ||
| modelo | RJPF2 | RJPF4 | RJPS4 |

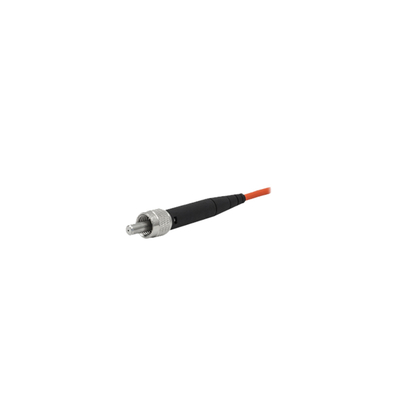

| Tipo de conector | FC/PC | La SMA | |
| Diámetro de la fibra (μm) | φ200 ± 5 | φ400 ± 8 | |
| Diámetro del revestimiento (μm) | φ225 ± 5 | φ425 ± 10 | |
| Diámetro del revestimiento (μm) | φ500 ± 30 | φ730 ± 30 | |
| Se aplicará el método de comprobación de las emisiones de gases de efecto invernadero. | 5 | 7 | |
| Radius de curvatura corto/largo (mm) | 21/42 | 43/86 de las Comunidades Europeas | |
| apertura numérica NA | 0.39 | ||
| cobertura de longitud de onda (nm) | 400 ¢ 2200 | ||
| longitud de la fibra de la cola | Cada lado es de 1m. | ||
| Tamaño del encapsulado (mm) | φ2 | ||
| Pérdida de inserción de la cabeza giratoria (dB) | < 2,0 (tasa de transmisión > 63%) | ||
| Variación de la pérdida de inserción del proceso de rotación (dB) | ± 0,4 (tasa de transmisión ± 8%) | ||
| Torque de arranque (N·m) | < 0,01 (valor típico < 150 μN·m) | ||
| RPM máximo por minuto. | 10000 | ||
| Ciclo de vida (mil millones de vueltas) | 2 ¢ 4 | ||
| temperatura de trabajo (°C) | < 50 años | ||
Aplicaciones:
Interconexiones de edificios (LAN del campus)
Extremidad del conector en cajas de distribución ópticas y cajas de terminación
Líneas troncales directas al armario de telecomunicaciones
Conexión cruzada en el armario exterior
Conexión de distribución en la oficina central ODF / MDF
Paneles de parches de fibra dentro de los armarios de comunicaciones
Enlaces entre equipos electrónicos de Internet (módulo SFP, Switch, OLT, ONU, etc.), equipos ópticos de televisión por cable (transmisor, EDFA, nodo, etc.) y paneles de parches de fibra
