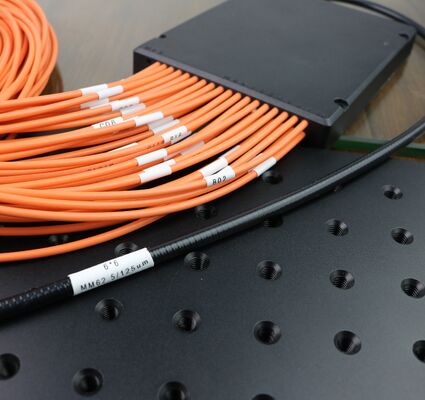

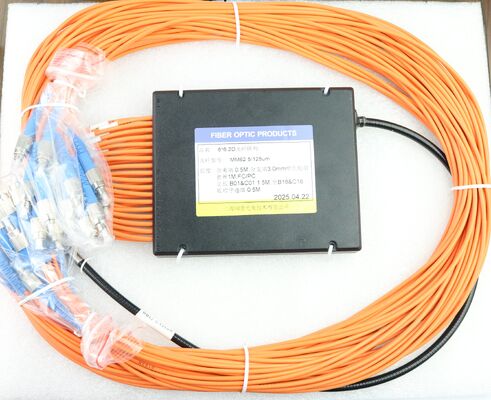

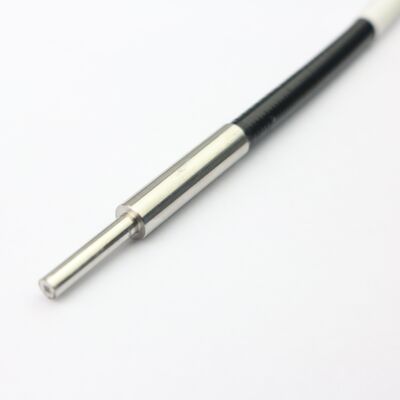

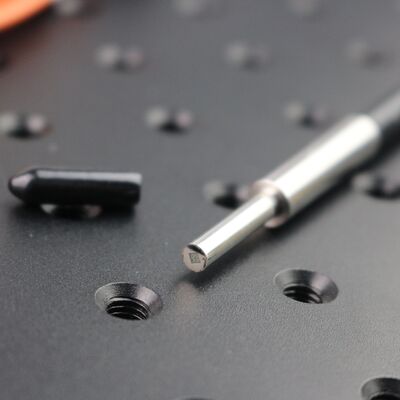

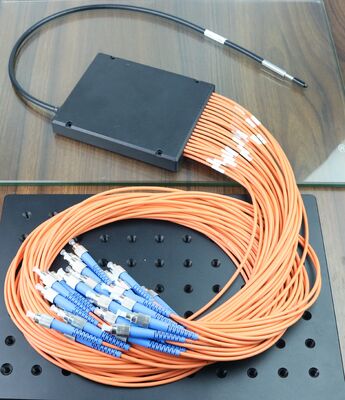

Matriz de fibra 2D FA MM 6x6 cuadrada, 62.5/125um con alineación de fibra en tubo blindado
Datos del producto
| Wavelength (nm) | 200~1800 | Ancho de banda de funcionamiento (nm) | ± 15 |
|---|---|---|---|
| Pérdida de inserción (DB) | ≤ 0,5 (tipo 0,4) | PDL (DB) | ≤ 005 |
| Potencia de manejo (mW) | ≤300 | Repetitividad (dB) | ≤ ± 0.05 |
| Fiber type | Various single-mode/multi-mode, polarization-maintaining, and double-clad fibers are available. | NA | 0.12/0.22 |
| Atenuación por fibra única | ¥1 dB/m | Rendimiento del canal | ≥99% |
Descripción de producto
6x6 Cuadrado 2D FA MM 62.5/125um Fibra de matriz con tubo blindado
La matriz de fibra bidimensional 6x6 es un componente óptico de alta precisión y multicanal compuesto por 36 fibras dispuestas en una configuración de 6 filas por 6 columnas.Fabricados típicamente con técnicas de V-groove o fotolitografía a base de silicio, se emplea en comunicaciones ópticas, detección y aplicaciones de procesamiento láser para lograr un posicionamiento preciso de fibra, acoplamiento, división y combinación.Sus características críticas incluyen la precisión de la distancia de núcleo a núcleo, consistencia, y bajo crosstalk.
Características:
*Posicionamiento de alta precisión:Utiliza sustratos de silicio mecanizados con precisión (sustratos de posicionamiento de fibras) para lograr la alineación de fibras a nivel de micrones a través del grabado de fotolitografía o la tecnología de ranura en V.
* Alta consistencia: la tecnología basada en silicio elimina los errores acumulados del corte mecánico, asegurando un posicionamiento de fibra consistente.
* Baja intermitencia: el control preciso del espaciamiento garantiza el aislamiento de la señal óptica entre canales.
* Versatilidad: permite el acoplamiento de filas de fibras, la conversión de línea a fila (por ejemplo, la conversión de una matriz plana a una matriz de línea) y la funcionalidad de transmisión / recepción.
* Personalización: el espaciamiento del núcleo (distancia entre los centros de fibra) varía de decenas de micrómetros a varios milímetros, con recuentos de canales adaptados para satisfacer diversos requisitos de aplicación.
Aplicación:
*Módulos ópticos de alta velocidad: se utilizan en transceptores ópticos para la conversión electroóptica multicanal y el acoplamiento de vías ópticas.
* Sistemas WDM: se aplican en módulos multiplexadores de división de longitud de onda (WDM/WSS) para la combinación y división de señales ópticas.
* Sensores de fibra óptica: Construcción de sensores de alta densidad.
* Arrays láser: Permite el posicionamiento preciso y el control de múltiples rayos láser.
Especificaciones:
| Punto de trabajo |
Indicador |
|
Método de clasificación |
Lineal, cuadrado, circular, parabólico, compacto y disperso, personalizable |
|
Período de preparación (μm) |
70 |
| Diámetro de la fibra ((μm) | 50 |
| Tipo de fibra |
Hay disponibles varias fibras de un solo modo/multi-modo, manteniendo la polarización y con doble revestimiento. |
|
Desviación del ciclo (μm) |
± 1 |
|
Desviación de la posición de la fibra (μm) |
± 1 |
|
Error acumulado |
0 |
|
Transmisibilidad |
≥ 90% |
|
Ancho de banda aplicable (nm) |
200 ~ 1800 |
|
Apertura numérica (N.A.) |
0.12/0. ¿Qué quieres decir?22 |
