Atenuador VOA sintonizable de mantenimiento de polarización MEMS de 1310/1550 nm con conector FC
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Longitud de onda (nm) | 310/1550m | Tipo de conector | FC/APC FC/UPC |
|---|---|---|---|
| IL | ≤0.7 | Potencia óptica máxima | 500MW |
| Tipo de fibra | Modo único, mantenimiento de polarización, fibra de cristal fotónico, etc. | Potencia de luz máxima (MW) | 300 |
| apertura numérica na | 0.12 | Pérdida de retorno （DB） | ≥45 |
Descripción de producto

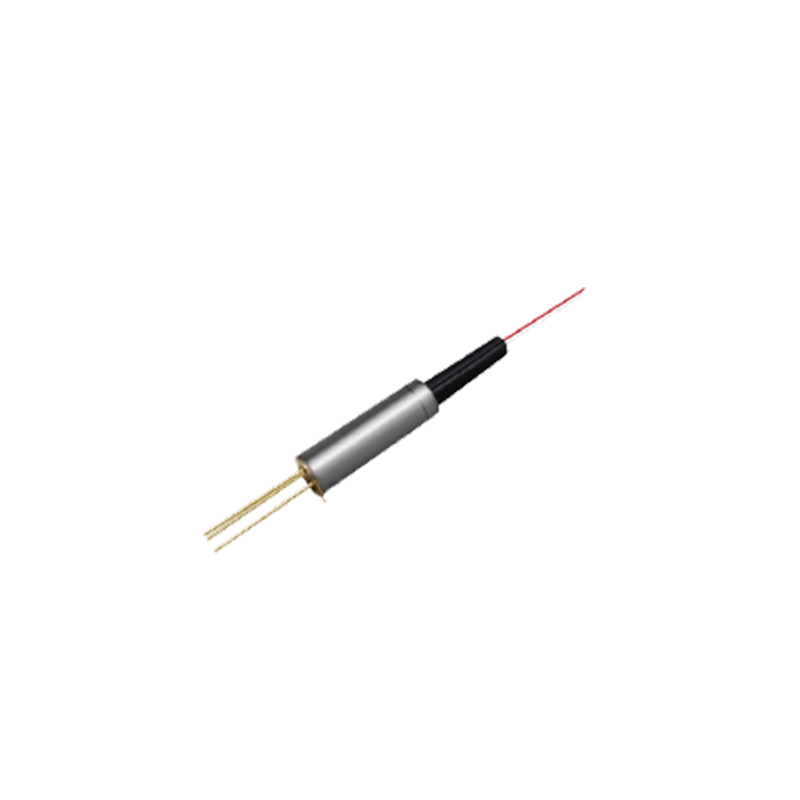

Atenuador sintonizable de mantenimiento de polarización MEMS de 1310/1550nm VOA con conector FC
El atenuador sintonizable que mantiene la polarización MEMS es un atenuador óptico de alto rendimiento basado en la tecnología de sistemas microelectromecánicos (MEMS).diseñados específicamente para sistemas de fibra que mantienen la polarizaciónEste producto controla con precisión la atenuación de las señales ópticas, conservando al mismo tiempo el estado de polarización de la luz de entrada, por lo que es ampliamente aplicable en la comunicación de fibra óptica,detección por fibra óptica, y campos ópticos de medición.
Características:
- Envase pequeño tipo tubo de acero
- Baja pérdida de inserción, baja pérdida dependiente de la longitud de onda/pérdida dependiente de la polarización
- Tiempo de respuesta rápido
Utilización:
- Control y ecualización de potencia óptica
- Sistema de multiplexado por división de longitud de onda (WDM)
- GANAR EL CONTROL DEL AMPLIFICADOR DE FIBRA EPOLIDO
Especificación:
| proyecto | el método métrico |
| longitud de onda del láser (nm) | 1310 y 1550 |
| tipo de atenuación | brillante o débil |
| rango de atenuación (dB) | ≥ 30 años |
| pérdida de inserción (dB) | ≤ 07 |
| índice de extinción (dB) | ≥ 20 |
| Pérdida dependiente de la longitud de onda (dB) | Se aplicarán las siguientes medidas: |
| pérdida de retorno (dB) | ≥ 45 años |
| tiempo de respuesta (ms) | ≤ 1 año |
| temperatura de trabajo (°C) | -20+85 |
| temperatura de almacenamiento (°C) | -40 ¢ + 85 |
| Potencia media (mW) | ≤ 500 |
| disipación de potencia (μW) | ≤ 10 años |
| tensión de accionamiento (V) | ≤ 6,5 CC |
| tipo de fibra óptica | Fibra PM Panda |
| tamaño (mm) | φ5,5 × L19 |
* Para cada conector adicional, la pérdida de inserción (IL) aumenta en 0,3 dB, la pérdida de retorno (RL) disminuye en 5 dB y la relación de extinción (ER) disminuye en 2 dB. La llave del conector se alinea con el eje lento.
Polarización que mantiene la fibra óptica
| proyecto | el método métrico | |||
| Tipo de fibra óptica | PM630-HP | Se aplicará el procedimiento siguiente: | Se aplicarán las siguientes medidas: | Se aplicará el procedimiento siguiente: |
| cobertura de longitud de onda (nm) | 620 ¢ 850 | 770 ¥1100 | 970 ¥1550 | 1440 ¥1625 |
| Diámetro del campo de modulación MFD (μm) | 4.5±0.5@630 nm | 5.3±1.0@850 nm | 6.6±0.5@980 nm | 10.1±0.4@1550nm |
| Pérdida de inserción máxima (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Relación mínima de extinción de la luz (dB) | 18 | 18 | 22 | 22 |
| Diámetro del revestimiento (μm) | 125 ± 2 | 125 ± 2 | 125 ± 1 | 125 ± 2 |
| Diámetro del revestimiento (μm) | 245 ± 15 | |||
| apertura numérica NA | 0.12 | |||
| Tipo de conector | FC/PC o FC/APC | |||
| Potencia luminosa máxima (mW) | 300 | |||
Fibra multimodo
| proyecto | el método métrico |
| Tipo de fibra óptica | FG105LCA |
| cobertura de longitud de onda (nm) | 400 ¢ 2400 |
| Diámetro de la fibra (μm) | 105 + 1 / 3 |
| Diámetro del revestimiento (μm) | 125+1/-2 |
| Diámetro del revestimiento (μm) | 250 ± 10 |
| apertura numérica NA | 0.22 ± 0.02 |
| Tipo de conector | FC/PC |
| Potencia luminosa máxima (mW) | 300 |
| longitud de la fibra de la cola (m) | 1 |
longitud de onda: 1310nm; 1550nm; o personalizable
