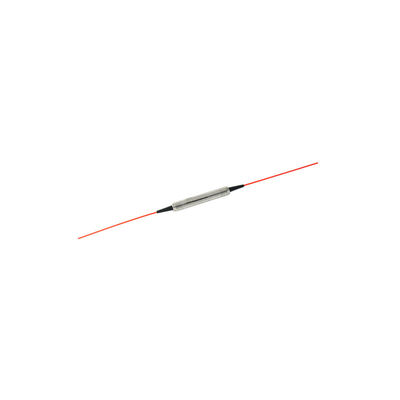

1060-2050 nm aislador de polarización del haz combinador de divisores
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Longitud de onda (Ac) | 1064-2050nm | Rango de longitud de onda de funcionamiento | λc ± 20 |
|---|---|---|---|
| Potencia óptica máxima (CW) | 300 mW | Max.Pérdida de inserción | 50 |
| Tipo reflexión Aislamiento a 23 ℃ (P3 a P1 y P2) | 35 | Aislamiento mínimo 23 ℃ (P3 a P1 y P2) | 18/28/25 |
Descripción de producto
1060-2050 nm aislador de polarización del haz combinador de divisores
Descripción:
El Combinador/Splitter de haz de aislamiento y polarización se puede utilizar como combinador de haz de polarización para combinar haces de luz de dos fibras de entrada PM en una sola fibra de salida,o como un divisor de haz de polarización para dividir la luz de una fibra de entrada en dos fibras de salida de estados de polarización ortogonales.
Ofrecemos una gran selección de dispositivos híbridos ISO + PBS / C. Estos dispositivos pueden manejar potencias que van desde 300mW a 10W u otros bajo petición,y tienen longitudes de onda de operación del centro que van desde 1064 nm hasta 2050 nm.
Si usted no ve un combinador de haz de polarización estándar que satisfaga sus necesidades,le damos la bienvenida a la oportunidad de revisar su especificación deseada y citar un combinador de haz de polarización personalizado / SplitterLas solicitudes de pigtails de fibra personalizados, diferentes longitudes de onda y potencia de manejo de operación u otras necesidades específicas se atenderán fácilmente.
Características:
- Baja pérdida de inserción
- Pérdida de rendimiento elevada
- Alta proporción de extinción
- Alta estabilidad y fiabilidad
Aplicación:
- Amplificadores de fibra dopados con erbio y amplificadores de fibra de Raman
- Sensores de fibra óptica
- Sistema de telecomunicaciones coherente
- Compensador de dispersión en modo de polarización
Especificación:
| Parámetro | Unidad | Valor | |||||
| El rango | Una sola etapa | Dos etapas | |||||
| longitud de onda central | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | |
| Rango de longitud de onda de funcionamiento | nm | ± 20 | ± 20 | ± 5 | ± 20 | ± 20 | |
|
Reflexión de tipo Aislamiento @ 23°C (de P3 a P1 y P2) |
Db | 35 | 35 | 35 | 51 | 51 | |
| Aislamiento mínimo a 23°C (de P3 a P1 y P2) | Db | 18 | 28 | 25 | 30 | 45 | |
| Pérdida de inserción típica23°C | Db | 0.6 | 0.5 | 1.8 | 0.7 | 0.6 | |
| Pérdida máxima de inserción@23°C | Db | 1.2 | 0.7 | 2.1 | 1.3 | 0.8 | |
| Relación mínima de extinción@23°C | Db | 18 | 22 | 22 | 18 | 22 | |
| Directividad | Db | 50 | |||||
| Pérdida mínima de rendimiento | Db | 50 | |||||
| Potencia óptica máxima (CW) | el valor de la carga | 300 | |||||
| Carga de tracción máxima | No | 5 | |||||
| Tipo de fibra | P1 y P2 | Fibra PM Panda | |||||
| P3 | Fibra PM Panda, SMF-28E o Hi1060 | ||||||
| Temperatura de funcionamiento | °C | -5 ~ +70 | |||||
| Temperatura de almacenamiento | °C | -40 ~ + 85 | |||||
* Las especificaciones anteriores son para dispositivos sin conectores.
*Para los dispositivos con conectores, el Power Handling será de 1W, IL será 0.3dB más alto, RL será 5dB más bajo y ER será 2dB más bajo.
* La fibra PM y la llave del conector están alineadas con el eje lento
Dimensiones del paquete:
Información sobre el pedido:
un sistema de control de la calidad de los productos de la categoría N1
longitud de onda, etapa, dimensión del paquete,
Tipo de fibra (puerto 3), diámetro de cola de cerdo,- ¿ Qué?En el, Conector, manejo de energía
Ejemplo:
un sistema de control de la calidad de los productos de la categoría N1
1550nm, de una sola etapa, φ5.5x35mm,
Fibra PM para el puerto 3 y el eje lento alineados con el puerto 1, 0,25 mm, 1 m, N/C, 1 W
