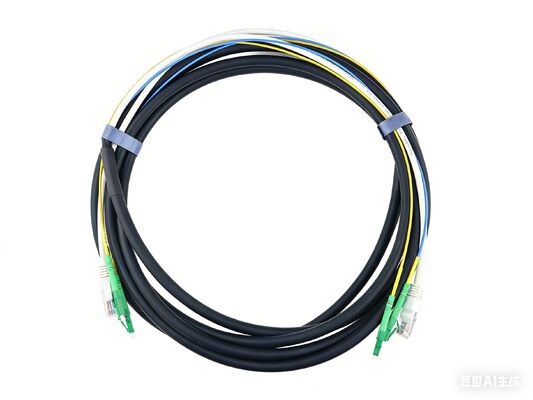

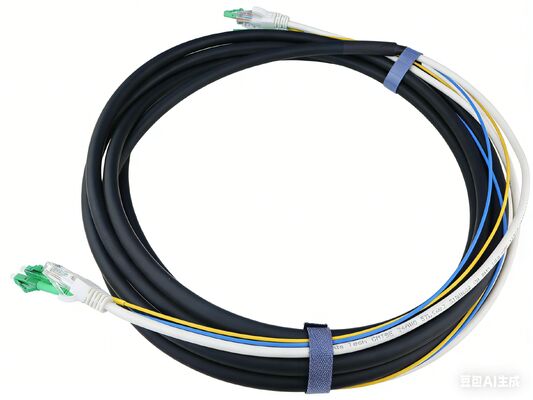

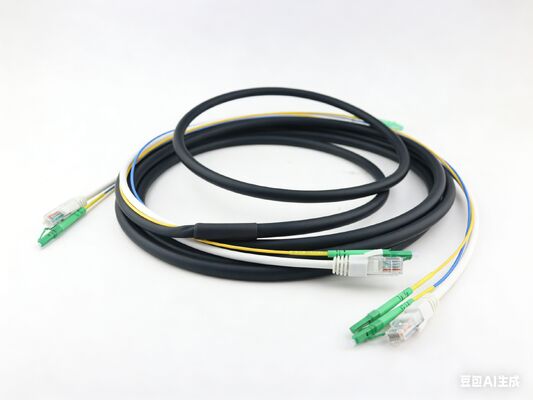

Ensamblaje de cable de fibra óptica híbrido prefabricado de doble extremo para interiores con conector SC
Datos del producto
| Solicitud | Prueba de conductividad del cable PoF | Pérdida de inserción | ≤0,3dB |
|---|---|---|---|
| Categoría de producto | Productos ópticos especializados | Grado de retardante de llama | UL94V-0 |
| Temperatura de almacenamiento | -40 ℃ a +70 ℃ | Humedad de funcionamiento | ≤ 95% (+ 40 °C) |
| Tipo de adaptador | XC/UPC-SC/UPC | Resistencia a la tracción (corto/largo plazo) | Cable nº 1 100 N/50 N, Cable nº 2 120 N/60 N |
| Autosuficiente | 200 N / 120 N | Aplanamiento (corto/largo plazo) | 2200N/100mm/1100N/100mm |
| Radio de curvatura mínimo (estático/dinámico) | 18mm/36mm |
Descripción de producto
Descripción del producto:
El cable híbrido óptico interior in situ es un cable híbrido con cables de cobre de transmisión de energía y fibra óptica integrados, que es adecuado para el cableado de conductos interiores, la conexión de fibra óptica in situ y escenarios de suministro de energía para equipos terminales.
Es adecuado para el cableado de conductos interiores, la conexión de fibra óptica in situ de equipos terminales y escenarios de suministro de energía, proporcionando funciones de transmisión de datos y suministro de energía remota de equipos.
Características:
● Integración óptica y eléctrica, al mismo tiempo para proporcionar transmisión de datos y función de suministro de energía remota de equipos
● Se pueden cablear, empalmar y terminar cables similares in situ
● Conector optoelectrónico SC/UPC prefabricado en fábrica o terminado en campo
● Rendimiento superior de flexión y buena flexibilidad, fácil de construir.
Parámetros técnicos:
| Entorno de instalaciónInterior | Puerto |
| Conectores ópticos SC/UPC preensamblados de doble extremo | Temperatura de funcionamiento |
| -10 ℃~+60 ℃ | Humedad de funcionamiento |
| 0%～95%(+40 ℃) | Temperatura de almacenamiento |
| -15℃~+60 ℃ | Voltaje de funcionamiento nominal (CC) |
| 48~56V | Corriente de trabajo nominal (CC) |
| Cable #1 0.25 A, Cable #2 0.5 A | Distancia máxima de carga |
| Fuente de alimentación de 56 V, potencia terminal de 15 W |
Distancia de transporte: cable #1 ≥ 150 metros, cable #2 ≥ 300 metros Grado de retardancia de llama |
| UL94-VO | Descripción dimensional del cable híbrido óptico de campo interior |
Fibra
| G.657A2, 1 núcleo | G.657A2, 1 núcleo | optoelectrónica |
| material | Blanco: Libre de halógenos de bajo humo |
Cable #1 7 x 0.16 mm x 2 Cable #2 14 x 0.16 mm x 2 Espaciado de cables |
| 1.50±0.05 mm (tamaño clave) | Cubierta exterior del cable híbrido de fibra óptica | |
| material | Blanco: Libre de halógenos de bajo humo | no autoportante |
| 3.0 mm x 2.0 mm | Autoportante | |
| 5.0 mm x 2.0 mm | Longitud del conector del cable híbrido óptico | |
| 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Soporte de personalización | Propiedades ópticas y mecánicas del conector | |
Tipo de conector
| Conector de cable híbrido óptico SC/UPC de doble extremo | Tamaño (alto x ancho x profundidad) |
| 8.8 mm x 8.2 mm x 40.5 mm | pérdida de inserción |
| ≤0.50 dB | pérdida de retorno |
| ≥50 dB | tracción |
| Cable #1: ≥ 40 N, Cable #2: ≥ 50 N | Número de inserciones y extracciones |
| 50 veces | Índice de rendimiento eléctrico del cable |
Resistencia de aislamiento
| ≥500 mΩ, CC 300V a temperatura ambiente, 1 min. | Voltaje de resistencia dieléctrica |
| 1000V, 1 min, corriente de fuga inferior a 0.5mA | Prueba de conductividad |
| Sin cortocircuito ni circuito abierto, temperatura ambiente | Resistencia de contacto |
| Rtest≤ (Rcable)+2×50 mQ | De adentro hacia afuera: |
• Unidad óptica de 2.0 mm × 2
• 0.6 mm con revestimiento ajustado
• Aramida
• Tubo helicoidal
• Funda interior LSZH
• Cable de red Cat5e;
• Conductor de cobre de 0.5 mm
• Cable de tierra
• Capa de blindaje metálico
• Funda interior de PVC
• Aramida: 1100D
• Funda exterior: LSZH.
Aplicaciones:
• 0.6 mm con revestimiento ajustado
• Aramida
• Tubo helicoidal
• Funda interior LSZH
• Cable de red Cat5e;
• Conductor de cobre de 0.5 mm
• Cable de tierra
• Capa de blindaje metálico
• Funda interior de PVC
• Aramida: 1100D
• Funda exterior: LSZH.
Aplicaciones:
Los componentes híbridos de YOGEL, con el número de modelo SC-XC, son productos versátiles que se pueden utilizar en una variedad de aplicaciones y escenarios. Estos componentes son ideales para situaciones en las que se necesitan integrar sin problemas diferentes tipos de conectores ópticos, lo que los hace perfectos para ensamblajes híbridos.
Una ocasión de aplicación común para los componentes híbridos de YOGEL es en sistemas de telecomunicaciones donde se utilizan múltiples tipos de conectores de fibra óptica. Estos componentes permiten la interposición de varios tipos de conectores, asegurando una transmisión de datos fluida y un rendimiento óptimo.
Otro escenario en el que los componentes híbridos destacan es en los centros de datos, donde diferentes equipos de red pueden requerir la mezcla de piezas con adaptadores XC/UPC-SC/UPC. Los componentes de YOGEL proporcionan una solución fiable y eficiente para conectar fácilmente diferentes dispositivos.
Los componentes híbridos de YOGEL tienen certificación ISO9000, lo que garantiza alta calidad y rendimiento. Se fabrican en CHINA y tienen una cantidad mínima de pedido de 1, con precios abiertos a negociación. Los términos de pago incluyen L/C, T/T y Western Union, lo que facilita las transacciones a los clientes.
Con una capacidad de suministro de 100 piezas por mes y detalles de embalaje en una caja de cartón, los componentes híbridos de YOGEL son una opción fiable para quienes necesitan productos ópticos especializados. La pérdida de inserción de estos componentes es ≤0.3dB, lo que garantiza una mínima pérdida de señal durante la transmisión de datos.
Estos componentes híbridos vienen en una gama de colores que incluyen verde, azul y aguamarina, con la opción de otros colores personalizados. Pueden soportar temperaturas de almacenamiento que van desde -40℃ hasta +70℃, lo que los hace adecuados para una variedad de entornos y condiciones.
Soporte y Servicios:
Nuestro Soporte Técnico de Producto y Servicios para el producto de Componentes Híbridos está diseñado para ayudarle con cualquier problema o pregunta que pueda tener sobre la instalación, operación o mantenimiento de nuestros productos.
Nuestro equipo de expertos está disponible para brindar orientación y solución de problemas para garantizar que sus Componentes Híbridos funcionen al máximo de su rendimiento.
Además del soporte técnico, también ofrecemos una gama de servicios como actualizaciones de productos, programas de capacitación y paquetes de mantenimiento para ayudar a optimizar el rendimiento y la longevidad de sus Componentes Híbridos.
Embalaje y Envío:
Nombre del producto: Componentes Híbridos
Contenido del paquete:
- Componentes Híbridos x 1
- Manual de instrucciones x 1
Información de envío:
- Método de envío: Envío estándar
- Tiempo estimado de entrega: 5-7 días hábiles
Preguntas frecuentes:
P: ¿Cuál es el nombre de la marca del producto Componentes Híbridos?
R: El nombre de la marca es YOGEL.
P: ¿Cuál es el número de modelo del producto Componentes Híbridos?
R: El número de modelo es SC-XC.
P: ¿Dónde se fabrica el producto Componentes Híbridos?
R: El producto se fabrica en CHINA.
P: ¿Qué certificaciones tienen los Componentes Híbridos?
R: El producto está certificado con ISO9000.
P: ¿Cuáles son los términos de pago disponibles para la compra del producto Componentes Híbridos?
R: Los términos de pago disponibles son L/C, T/T y Western Union.
